一、概述

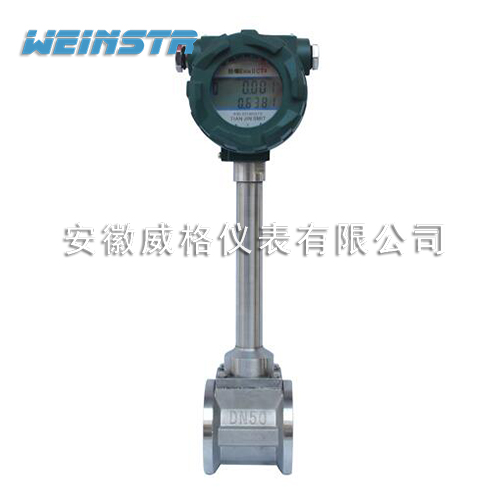

? 氣體渦街流量計是孔板流量*理想的替代產品。渦街流量計是基于卡門渦街原理而研制成功的一種新型流量計，由于它具有其它流量計不可兼得的優點，自七十年代以來得到了迅速發展，據有關資料顯示，現在日本、歐美等使用渦街流量計的比例大幅度上升，已廣泛應用于各個領域，將在未來流量儀表中占主導地位。
氣體渦街流量計適用測量過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體的質量流量和體積流量。
二、技術性能
標況流量范圍簡表：單位（m3/h）
流量 | 液體流量范圍 | 氣體流量范圍 | 飽和蒸汽流量范圍 |
口徑 | zui小流量 | zui大流量 | zui小流量 | zui大流量 | zui小流量 | zui大流量 |
DN25 | 0.9 | 14 | 8.3 | 110 | 13 | 1500 |
DN40 | 2.5 | 35 | 26 | 300 | 25 | 4400 |
DN50 | 3.3 | 55 | 36 | 480 | 40 | 6800 |
DN80 | 8 | 150 | 90 | 1300 | 100 | 19000 |
DN100 | 14 | 240 | 140 | 2000 | 160 | 29000 |
DN150 | 38 | 450 | 290 | 4100 | 350 | 66000 |
DN200 | 70 | 850 | 620 | 7500 | 620 | 118000 |
DN250 | 130 | 1300 | 700 | 12500 | 970 | 185000 |
DN300 | 180 | 2000 | 920 | 16500 | 1400 | 267000 |
三、工作特點
結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。 安裝簡單，維護十分方便。 檢測傳感器不直接接觸被測介質，性能穩定，壽命長。 輸出是與流量成正比的脈沖信號，無零點漂移，精度高。 測量范圍寬，量程比可達1：10。 壓力損失較小，運行費用低，更具節能意義。 在一定的雷諾數范圍內,輸出信號頻率不受流體物理性質和組份變化的響,儀表系數僅與旋渦發生體的形狀和尺寸有關,測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。 應用范圍廣，蒸汽、氣體、液體的流量均可測量。 檢定周期為二年。
氣體渦街流量計應用內徑范圍為25-300mm（滿管式），插入式氣體渦街流量計應用內徑范圍為350-1200mm(插入式),滿管式測量液體精度為1%，測量蒸汽和氣體精度為1.5%，插入式測量液體精度為2%，測量蒸汽和氣體精度為2.5%，被測介質溫度為-20~150℃、-40~250℃、+100~350℃（僅管式），輸出信號為三線制電壓脈沖，三線制4-20mA、二線制4-20mA。
