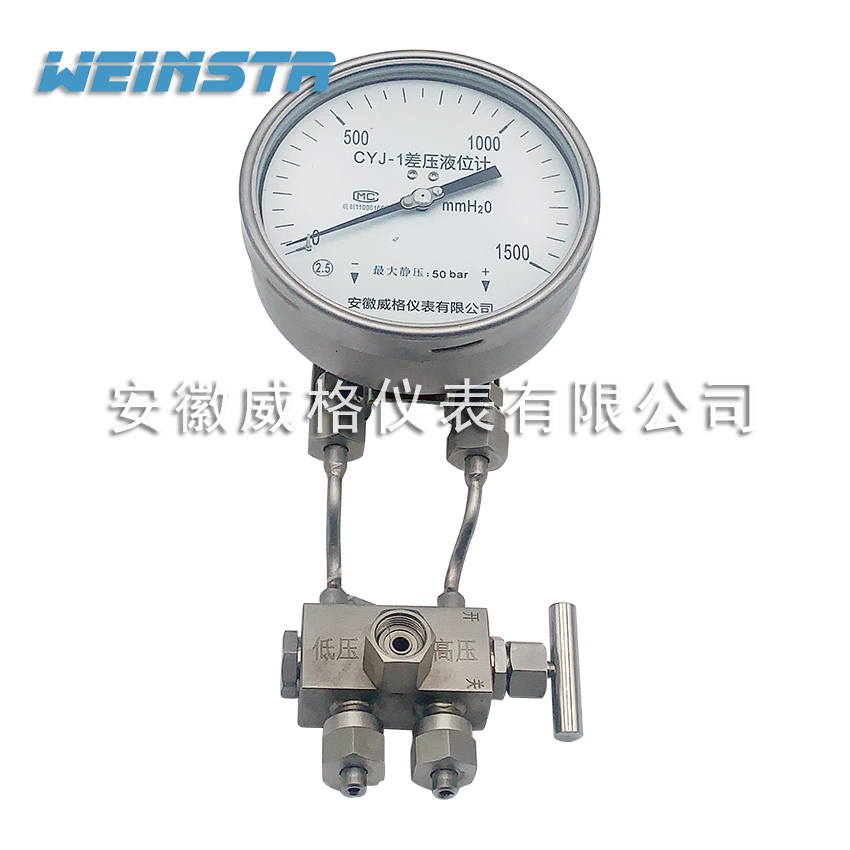

差壓式液位計有單法蘭差壓液位計和雙法蘭差壓液位計，在石油、化工、冶金、電力、食品、造紙、醫藥、紡織等工業生產過程檢測控制系統中，檢測液體差壓、表壓、絕壓，以及開口或密閉容器內液體的液位。差壓式液位計將被測信號轉換成4～20mA DC輸出信號（智能型變送器可帶Hart協議通訊），與其他單元組合儀表或工業控制計算機配合，組成檢測、記錄、控制等工業自動化系統。

一、差壓式液位計的主要特點

1） 精度高；模擬型±0.2% ?智能型±0.1%

2） 穩定性好；

3） 二線制4～20mA；

4） 固體元件，接插式印制線路板；

5） 小型、重量輕、堅固抗振；

6） 量程、零點外部連續可調；智能型需配HART手操器/軟件 或 殼內調整

7） 正遷移可達500％，負遷移可達600%；智能型量程比為 100∶1

8） 阻尼可調；

9） 單向過載保護特性好；

10)無機械可動部件，維修工作量少；

11)全系列統一結構；零部件互換性強；

12)接觸介質的膜片材料可選擇（316L、鉭、哈氏合金C、蒙乃爾合金等耐腐蝕材料）

13)防護等級IP66，全天侯使用。

二、差壓式液位計的功能規范

使用對象：液體、液體混合蒸汽使用差壓式液位計。

測量范圍：0—25Pa～40MPa （詳見選型表）

輸出信號：4～20mA DC，智能型支持Hart協議通訊 （特殊訂貨可四線制220V AC供電0～10mA DC 輸出）

供電電源：普通型變送器12—45V DC，防爆型變送器24V DC

負載特性：與供電電源有關，在某一電源電壓時帶負載能力，負載阻抗RL與電源電壓Vs關系式為：RL≤50（Vs－12）

指 示 表：現場輸出指示可用電流表，本公司可配線性指示0～100%和平方根指示0～100%表頭；3 1/2位LCD數字顯示表，字高13mm輸出按百分?jǐn)?shù)顯示。

防 ? ?爆：本廠生產兩種防爆變送器： a、隔爆型 dIIBT4；b、本質安全型iaIICT6

量程和零位：外部連續可調，智能型需配Hart手操器/軟件 或 殼內調整

正負遷移：差壓變送器的zui大正遷移量為500％，zui大負遷移量為600%；

? ? ? ? ? ? ? ? 智能變送器 ?量程比為100∶1

工作溫度：電子部件：－29～＋93℃（普通型變送器）

－20～＋60℃（防爆型變送器）

測量部件：－40～＋104℃ ?（灌充硅油）

液晶顯示表：－20～＋70℃

環境濕度：0～100% RH。

貯藏溫度：－40～＋100℃

過載壓力：不超過zui大靜壓壓力的1.15倍（zui大靜壓壓力見選型表）

容積變化量：＜0.16cm3

阻尼時間：在0.2～1.67秒（智能型為0.1～16秒）內連續可調，微、低差壓和法蘭變送器，阻尼時間稍大些；阻尼時間即階躍響應。

啟動時間：2秒，不需預熱。
